油壓沖床氣動回路介紹

作者：金拓科技發布時間：2013/7/27 11:24:30

(1)油壓沖床氣動基本回路圖內元件的命名

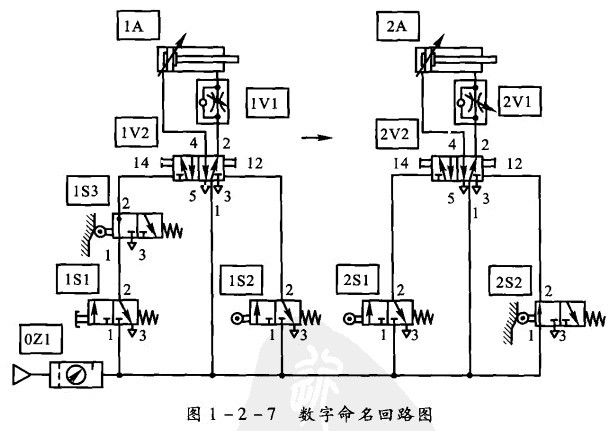

①數字命名：如圖1-2 -7所示，元件按照控制鏈分成幾組。每一個執行元件連同相關的闊稱為一個控制鏈。O組表示能源供給元件. 1、2組分別代表兩個獨立的控制鏈。
IA、2A等代表執行元件. 1 VI、1 V2等代表控制元件. 1 S I、IS2等代表輸入元件(孚動和機控間). OZI、OZ2等代表能源供給(氣源系統)。
②英文命名：如圖I -2-8所示，大寫字母表示執行元件，小寫字母表示信號元件。A、B等代表執行元件. a I、bi代表執行元件伸出位置處的行程開關. aO、bO代表執行元件縮回位置處的行程開關。
(2)油壓沖床各種元件的表示方法
在回路閣中，間和氣缸盡可能水平繪制�；芈分械乃性云鹗嘉恢帽硎�，否則另加
注釋。

油壓沖床閥的位置定義如下：
①正常位置：閥芯禾操縱時閥的位置。
②起始位置：闊安裝在系統中并已通氣供壓后，閥芯所處的位置。如圖1-2-9a所示的滾輪杠桿閥(信號元件).正常位置為關閉閥位。當在系統中被活塞桿的凸輪板壓下時，其起始位置變成通路，應繪制成圖1-2-9b所示。
對于單向滾輪杠桿閥，因其只能在單方向發出控制信號，因此在回路圖中必須以箭頭表示出對元件發生作用的方向，逆箭頭方向表示無作用，如圖1 -2 -10所示。
(3)油壓沖床管路的表示
在氣動回路中，元件和元件之間的配管符號是有規定的。通常工作管路用實線表示，控制管路用虛線表示。而在復雜的氣動回路中，為保持圖面清晰，控制管路也可以用實線表示。管路盡可能畫成直線，避免交叉。圖1-2-11為管路表示方法。
