伺服壓力機液壓馬達的職能符號

作者：金拓科技發布時間：2015/5/23 8:49:02

伺服壓力機液壓馬達的職能符號是什么?
伺服壓力機液壓馬達的職能符號表示法只取決于馬達的供排油方向和排量調節方式，與馬達的結構形式、工作壓力和流最大小無關。液壓馬達職能符號表示液體介質流動方向的黑箭頭是內向的，以回表示馬達，黑箭頭表示高壓液體的流向，黑箭頭處的油路為高壓供油路，無照箭頭處油路為低壓回油路，傾斜的長尾箭頭表示馬達排量可調節。

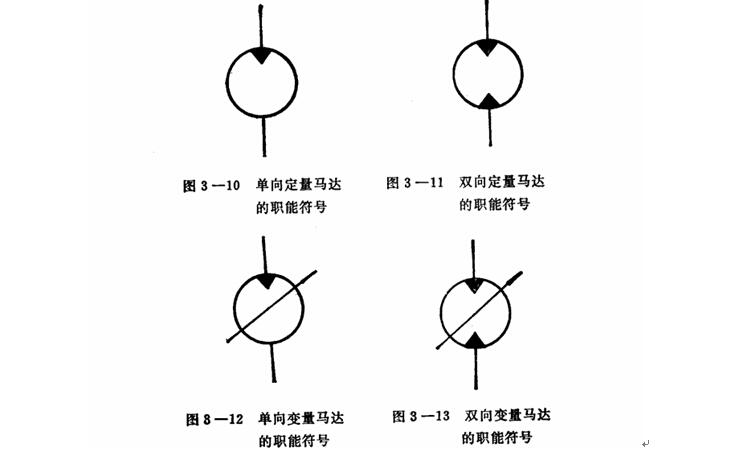

圖3-10為單向定量馬達的職能符號，馬達迸出油路固定，排量不可調節，轉動方向一定。
因3-11為雙向定量馬達的職能符號，馬達迸出油路可互換，轉動方向可改變，但排量不能調節。
圖3一12為單向變量馬達的職能符號，馬達迸出油路固寇，轉動方向不變，但排量可單向調節。
圖3-13為雙向變量馬達的職能符號，馬達的迸出油路可互換，轉動方向可改變，排量可雙向調節�？稍谡�、負兩個方向上調節馬達偏心距或斜盤傾角，從而調節馬達的輸出轉數、轉短及轉動方向。
