液壓機液壓傳動系統的圖形符號

作者：金拓科技發布時間：2013/3/12 10:04:11

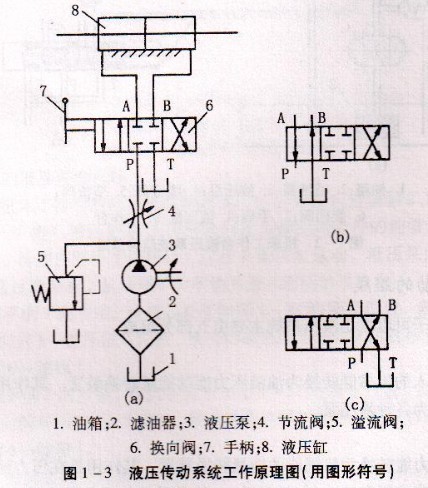

如圖1-1、圖12所示的液壓機液壓傳動系統圖足一種半結構式的工作原理圖，直觀性強，容易理解，但于繪制。為了方便閱讀、分析、設計和繪制液壓系統，工程實際中，國內外都采用液壓元什的圖形符號來表示。按照規定，這些圖形符號只表示元件的功能，不表示元件的結構和參數，并以元件的靜止?fàn)顟B(tài)或零化狀態來表示若液壓元件無法用圖形符號表述時，仍允許采用半結構原理表示。我國制定了液壓與氣動元（輔）件圖形符號(GB/T786. 11993)．其中最常用的部分可參見附錄。圖1 3即為用圖形符號表達的圖1-2的液壓機往復運動工作臺的液壓傳動系統工作原理圖。
